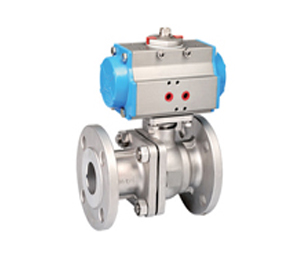

氣動法蘭球閥產品簡介：
     Q641F氣動法蘭球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
氣動法蘭球閥工作原理：
      氣動法蘭球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的球閥直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
氣動法蘭球閥產品特點：
1.齒輪式雙活塞，輸出力矩大，體積小。
2.氣缸選用鋁金材料，重量輕、外形美觀。
3.可在頂部、底部安裝手動操作機構。
4.齒條式連接可調節開啟角度、額定流量。
5.執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。
6.IS05211標準連接為產品的安裝更換提供了方便。
7.兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動法蘭球閥執行機構
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動法蘭球閥附件的選項
☆根據不同控制和要求可選擇下列附件：
☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
☆手動機構：HVSD手操機構
氣動法蘭球閥執行標準
☆設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
☆法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
☆結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
☆檢驗主試驗：JB/T 9092、API 598。
氣動法蘭球閥性能規范

公稱通徑mm
DN15-DN300
材料代號
C
P
R
主要零件
閥 體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球 體
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥 桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增強聚四氟乙烯 對位聚苯
填 料
聚四氟乙烯 柔性石墨
適用工況
適用介質
蒸汽、水、油品
硝酸類
醋酸類
適用溫度
-28℃ - 300℃
執行器
型 號
DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力
0.4-0.7MPa



試驗壓力
（Mpa）
公稱壓力（Mpa）
壓力級（class）
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
強度試驗
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封試驗
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
氣密試驗
0.5～0.7

氣動法蘭球閥安裝尺寸表
公稱通徑
DN(mm)
尺 寸
執 行 器 型 號
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
可選配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列執行器
以上選配僅供參考具體
選區用根據實際要求
15
130
95
65
14
4-14
130
95
65
16
4-14
130
130
65
16
4-14
20
140
105
75
14
4-14
130
105
75
16
4-14
150
150
75
16
4-14
25
150
115
85
14
4-14
140
115
85
16
4-14
160
160
85
16
4-14
32
165
135
100
16
4-18
165
135
100
18
4-18
180
180
100
18
4-18
40
180
145
110
16
4-18
165
145
110
18
4-18
200
200
110
18
4-18
50
200
160
125
16
4-18
203
160
125
20
4-18
230
230
125
20
4-18
65
220
180
145
18
4-18
222
180
145
22
8-18
290
290
145
22
8-18
80
250
195
160
20
8-18
241
195
160
22
8-18
310
310
160
22
8-18
100
280
215
180
20
8-18
305
230
190
24
8-23
350
350
190
24
8-23
125
320
245
210
22
8-18
356
270
220
28
8-25
400
270
220
28
8-25
150
360
280
240
24
8-23
394
300
250
30
8-25
480
300
250
30
8-25
200
400
335
295
28
12-23
457
360
310
34
12-25
600
375
320
38
12-30
